HECO: Automatic Code Optimizations for Efficient Fully Homomorphic Encryption

Abstract

Introduction

e2e architecture:

Program Transformation
Circuit Optimization
Cryptographic Optimization

Most existing tools focus on the second, some extent third

をやったのが新規性

Automated Mapping to Efficient FHE

HECOは, loop やベクトルの要素にアクセスして操作などの通常のプログラミングを出来る
-> それをSIMDに変換

naiveな実装に比べて最大3500倍高速に

HECOは MLIR の上に構築されている

2. Background

2.1 Fully Homomorphic Encryption

2.2 FHE Schemes

2.3 FHE Programming Paradigm

Restricted Set of Operations

binary型FHEは任意の計算が可能だが性能は劣る
arithmetic型FHEは多項式関数しか計算できない
セキュリティの関係で分岐が出来ない -> 両方評価する必要がある
- 状態が爆発して非効率?

SIMD Parallelism

効率化のため, バッチに対しての演算をするように変換しなければならない為殆ど原型を留めない変形をしなければならない

2.4 Security

FHEは integrity を持たない
- -> サーバーは別の計算を行うかもしれないし, 計算をしないかもしれない
- ゼロ知識証明とかは integrity を保証するための技術
- 回路に対するプライバシーは無い: Circuit Privacy の話
  - FHE Circuit Privacy Almost for Free | SpringerLink
- ckks に存在する軽微な問題
  - On the Security of Homomorphic Encryption on Appro

3. End-to-End FHE Compiler Design

3.1 System Overview

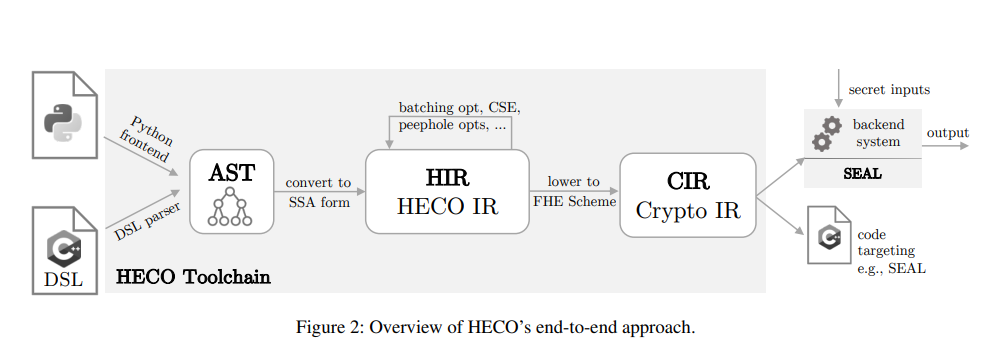

言語フロントエンド -> AST -> HIR -> CIR -> FHE ops

3.2 Front End & High-Level IR

Python likeなフロントエンド言語
- 低級な操作(e.g. 回転, 暗号文に対する演算) は組み込み関数で
他のFHE Compilerは回路を一つの式として表現するが, HECOはASTにする
- SSA への変換とかを共通処理で出来る. (わかる)

3.3 Transformation & Optimization

MLIR を用いて段階的に Lowering
- 最適化のための, 回路よりも高レベルなSSA baseな中間表現が欲しかった
  - 回路レベルではあまり効率化できない
- 最適化Passはモジュール化されているため, ユーザーが指定する事もできるし, 新しい最適化技術が出ても拡張できる(わかる)

Program Transformations

最新の回路最適化でも最大2x しか高速化出来ない
- Faster homomorphic encryption is not enough
- A multi-start heuristic for multiplicative depth minimization of boolean circuits
上手くマップされた実装と単純な実装の処理速度の差は数桁になることも
- SoK
- SIMDをどれだくうまくするかが劇的な性能改善に繋がる(同意)

Circuit Optimizations

演算にFHE固有の処理(e.g. Rescaling)を入れ, FHE特有の最適化. 本論文の焦点からは外れるのでskip

Cryptographic Optimizations

FHE Schemeに焦点を当てた最適化 -> 暗号パラメータの最適化
現在のソフトウェア実装ではFHE演算を最小の演算単位としているが, Ring演算をするHWが出たらもっと低レベルになるのでさらに最適化の余地がある

3.4 Code Generation & Back-end

一般モードとexpertモードがあり, exportモードはFHEライブラリの出力コードを修正出来る
新しいコンパイラターゲットが出ても対応できる

4. Automatic SIMD Batching

FHEのSIMD幅は $2^{13}$ ~ $2^{16}$ 位で有効利用すると高速化

4.1 Approach

高度合成のようなアプローチは遅く数十分かかったりする
- -> 効率的な局所変換を組み合わせると高速(秒単位)に(コンパイラの最適化Passの考え方)
従来のSLP vectorize(SLP: Synthesis Logic Planning) とは違う
- 【CEDEC 2020 フォローアップ】　マルチプラットフォーム環境で実現するLLVM ClangによるSIMD自動ベクトル最適化 | Cygames Engineers’ Blog
- 効率的なscatter/gather演算は無く, スカラ単体では扱えないので
汎用的に適用できる変換である必要がある
計算の一部をクライアントに移すといったことはしない
vector1 elementsに最適化の焦点を絞る(??)

Strawman Approach

naiveな演算をそのままFHE opで再現しても大きなオーバーヘッドがかかるだけ: 演算したくない要素をマスクして云々

HECO’s Approach

要素に対する演算を取り除くような目的の最適化をする
- ベクトル全体に作用する演算に置き換え, 一貫性を保持するための仮想的な演算を挿入して最適化をする

Notations & Conventions

ベクトル型暗号文 $x$ (添字 $x [i]$ )
スカラーは先頭要素に入っているとする

%0 = extract(x, i)
%1 = extract(y, i)
%2 = add(%0, %1)

のようなSSA IRの代わりに, x[i] + y[i] と書く (わかりやすさのため).

4.2 Processing

最適化の前に前処理をする
単純化
正規形への変換

Vectorizeing Plaintexts

Cipher-Plain 演算は Cipher-Cipher演算より効率的なのでなるべく利用する
FHEアルゴリズムは効率化のためにデータレイアウトを工夫することがある
- e.g. 行列-ベクトル積では行列を diagonal vectorでグループ化すると大幅に高速化
  - Secure Outsourced Matrix Computation and Application to Neural Networks
平文は自由にデータのレイアウトを変更できるのでよい

e.g.
平文を $a, b$ として z[i] = x[i] + a, z[j] = x[j] + b の時 p[i] = a, p[j] = b とすることで1つの演算にまとめられる.

Merging Arithmetic Operations

演算を展開する
- e.g. x = a + b; y = x + c -> y = a + b + c
  - 総和のような fold styleの演算では有効になる

for i in 0..10:
  sum = sum + x[i]

4.3 SIMD-ification

仮想的な insert/extract 演算を挿入し, 残ったものが翻訳される
ex. tensor<secret<T>> は batchedsecret<T> に変換される

Translation Approach

この最適化パスは全ての算術演算を線形にwalkする, 各演算について

オペランドをSIMD演算に適した形に変換し
実際のSIMD演算を行い
結果がスカラーを期待される状況（まだ変換されていない後の演算での使用を含む）でも有効であることを確認

e.g. 要素和

for i in 0..10:
	z[i] = x[i] + y[i]

を考えると,

スカラーの演算なので x[i] を x[0] に持ってきて足すみたいなことをする(naive get_index)
- 各反復で異なる量の回転をする
  - 異なる演算なので一つのSIMD演算にまとめる方法はない
HECOではSIMD演算を回転せずに行う
- 足した後に回転する
各反復で回転せずに足すので同じ演算である加算をしている
- CSE すれば単一のSIMD演算になる
まだ, 足した後の回転は残っている

Operand Mapping

異なる位置の演算では $∣ i - j ∣$ 回転して合わせる必要がある
e.g. x[i] + y[j]

回転量が同じだったらまとめられる(それはそう)

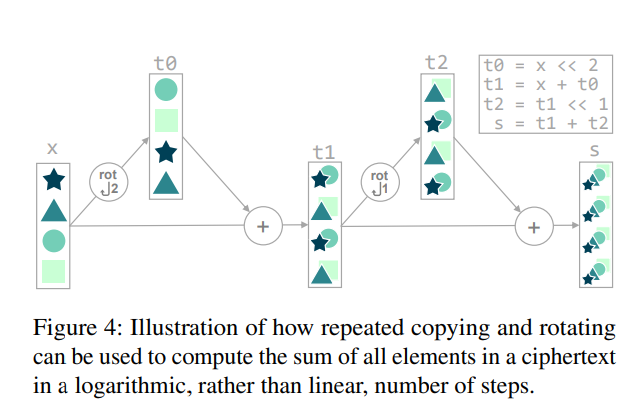

Realizing Fold Patterns Efficiently

“fold pattern” (e.g. for i in 0..10: sum += x) に変換を適用すると $O (n)$ の回転が必要に
- 減らすためには折りたたみを繰り返して $O (lo g n)$ に

5. Implementation

15k loc C++, 2k loc Python, Microsoft SEAL

6. Evaluation

6.1 Evaluation Setup

Baseline実装: naive実装, optimizationしない
Synthesis実装: ソルバで全ての可能なプログラムを探索する
- Porcupine のやりかた

Applications

benchmark は Porcupine によって考案された
- extended version に擬似コードある
  - IEEEなので見れなかった
no inter-element dependencies
- ex. 線形方程式
simple accumulator patterns

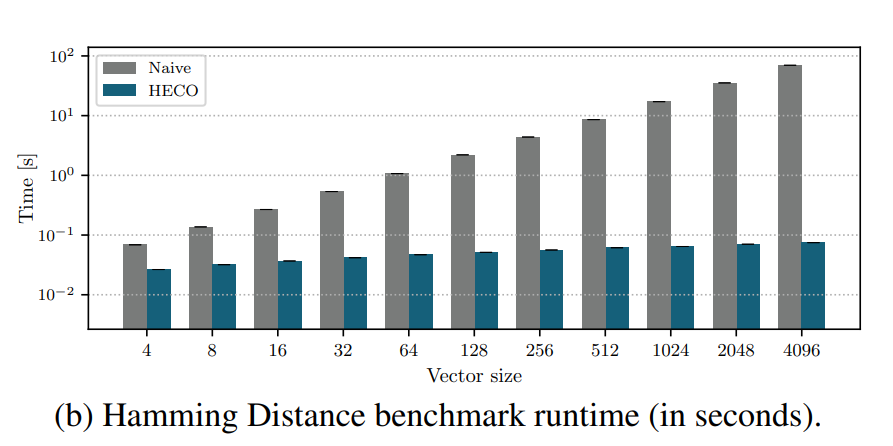

- ハミング距離( $N = 4$ )
  - $a, b \in {0, 1}$ に対して NEQ(a,b) = XOR(a,b) = $(a - b)^{2}$
- L2距離( $N = 4$ )
complex dependencies across a multitude defferent vector elements

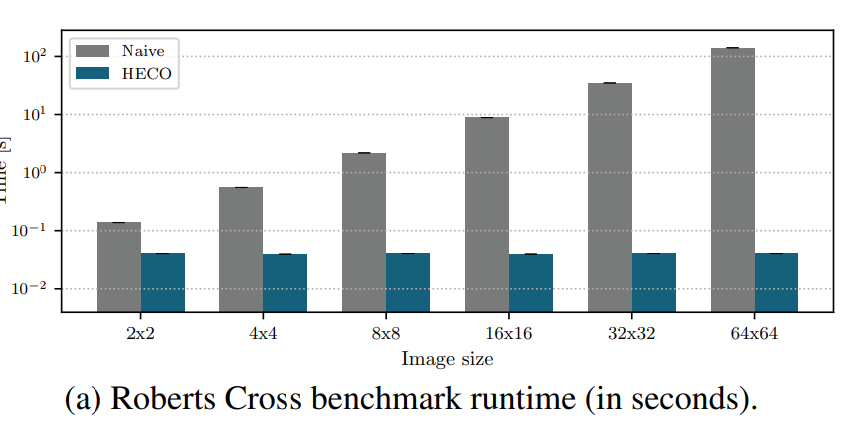

- ex. (平方根なし) Roberts cross - Wikipedia
64x64ピクセルの画像を表す長さ4096のベクトル

2023-02-01

HECO/test/bench at 52ecd8710d890147b4b1079518b12cf398174d7c · MarbleHE/HECO · GitHub
- kernelあった

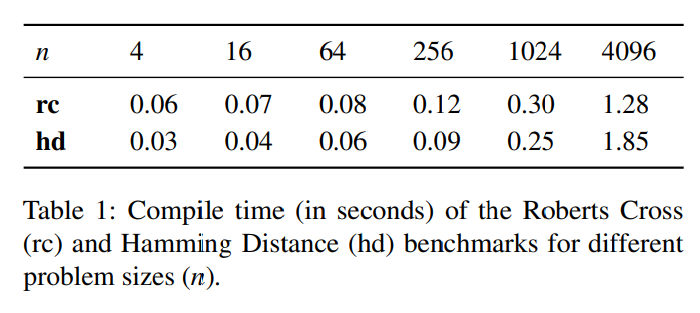

6.2 HECO’s Performance

FHE Compilation
- EVA: insert ciphertext maintenance operation
- EVA Improved
  - Total Sum のbatching
- ours は non batching -> batching automatically
- Porcupine は最も近い
  - が, 厳密に最適なプログラムを求めるのが違う, 時間かかる
  - sketch求められるので敷居高く
tools
- Armadillo A Compilation Chain for Privacy Preserving Applications
- E3
- Google’s FHE Transpiler
  - は bin circuitにトランスパイル -> が実用に耐えないほど遅い
DSL compiler
- n-GraphHE, CHET: 秘密機械学習のため, 線形代数カーネルを最適化
  - 違って, ours は general purpose

思ったこと

今まで見た論文の中で自分のThesisに一番近い
というか中間発表で言ったことと全く同じまである
- 研究テーマとして存在していいんだという許しを得られた気分
